اموزش ساخت فلزیاب ماینر۴
فلزیاب ماینر۴ (معدنچی۴)
یک فلزیاب دیجیتال متوسط در رده نقطه زنی میباشد که فایل کامل و اموزش ساخت انرا برای شما عزیزان در این پست قرار دادیم.
مشخصات ماینر
•عمق کاوش ۲۵۰ سانتی متر
•دارای تفکیک فلزات اهنی و غیر اهنی
•ال سی دی ۴*۲۰
• …
معایب:
•ثبات کاری پایین
•گرانی قطعات
•حسایت در کار مونتاژ
•کمیاب بودن قطعات

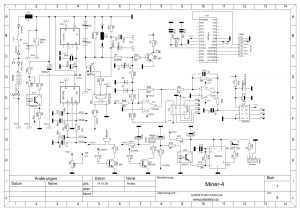

راهنمای مونتاژ:
ﺍﺑﺘﺪﺍ ﺟﺎﻣﭙﺮ ﻫﺎ ﺭﺍ ﺑﺎ ﺩﻗﺖ ﺭﻭﻱ ﺑﺮﺩ ﻧﺼﺐ ﻛﻨﻴﺪ.
•ﺗﺎ ﻣﻲ ﺗﻮﺍﻧﻴﺪ ﺍﺯ ﺳﻴﻢ ﻟﺤﻴﻢ ﻛﻤﺘﺮ ﺑﺮﺍﻱ ﻟﺤﻴﻢ ﻛﺎﺭﻱ ﺍﺳﺘﻔﺎﺩﻩ ﻛﻨﻴﺪ ﻭ ﻫﻮﻳﻪ ﺭﺍ ﺯﻳﺎﺩ ﺩﺭ ﻣﺤﻞ ﻟﺤﻴﻢ ﻛﺎﺭﻱ ﻗﺮﺍﺭ ﻧﺪﻫﻴﺪ ﻭ ﻧﮕﺬﺍﺭﻳﺪ ﻗﻄﻌﺎﺕ ﺯﻳﺎﺩ ﺩﺍﻍ ﺷﻮﻧﺪ.
•ﺍﺯ ﺭﻭﻏﻦ ﻟﺤﻴﻢ ﺑﺮﺍﻱ ﻟﺤﻴﻢ ﻛﺎﺭﻱ ﺍﺳﺘﻔﺎﺩﻩ ﻧﻜﻨﻴﺪ.
•قطعات d6 – d7 – xt1 – xt2 – c25 – c26 – c18 – c19 – ref1 – d5 بسیار حساس اند بنابراین در هنگام مونتاژ انها دقت کنید.
•ﺑﺮﺍﻱ ﺍﻭﻟﻴﻦ ﺑﺎﺭ ﺭﻭﺷﻦ ﻛﺮﺩﻥ ﻣﺪﺍﺭ ﭼﻨﺪﻳﻦ ﺑﺎﺭ ﻫﻤﻪ ﭼﻴﺰ ﺭﺍ ﻛﻨﺘﺮﻝ ﻛﻨﻴﺪ.
•ﺑﻌﺪ ﺍﺯ ﺍﺗﻤﺎﻡ ﻟﺤﻴﻢ ﻛﺎﺭﻱ ﻛﻒ ﺑﺮﺩ ﺭﺍ ﺑﺎ ﻣﺴﻮﺍﻙ ﻭ ﻣﻘﺪﺍﺭ ﺧﻴﻠﻲ ﻛﻤﻲ ﺍﻟﻜﻞ ﺗﻤﻴﺰ ﻛﻨﻴﺪ ﻃﻮﺭﻱ ﻛﻪ ﺑﻪ ﺧﺎﺯﻥ ﻫﺎﻱ smd ﺍﻟﻜﻞ ﺑﺮﺧﻮﺭﺩ ﻧﻜﻨﺪ.
•. ﺩﺭ ﻫﻨﮕﺎﻣﻲ ﻛﻪ ﻣﺪﺍﺭ ﺭﻭﺷﻦ ﺍﺳﺖ ﺑﻪ ﻗﻄﻌﺎﺕ ﺩﺍﺧﻠﻲ ﺩﺳﺖ ﻧﺰﻧﻴﺪ.
•. ﺑﻪ ﻫﻴﭻ ﻋﻨﻮﺍﻥ ﺑﻪ ﻛﺮﻳﺴﺘﺎﻝ ﻫﺎ ﺩﺳﺖ ﻧﺰﻧﻴﺪ.
•ﺧﺎﺯﻥ ﻫﺎ ﺭﺍ ﺁﺧﺮ ﺍﺯ ﻫﻤﻪ ﻟﺤﻴﻢ ﻛﻨﻴﺪ ﻭ ﻫﻨﮕﺎﻣﻲ ﻛﻪ ﻟﺤﻴﻢ ﻛﺮﺩﻳﺪ ﺑﻪ ﻫﻴﺞ ﻋﻨﻮﺍﻥ ﺑﻪ ﺟﺎﻳﻲ ﺑﺮﺧﻮﺭﺩ ﻧﻜﻨﻨﺪ ﻭ ﺁﻧﻬﺎ ﺭﺍ ﻛﺞ ﻭ ﺭﺍﺳﺖ ﻧﻜﻨﻴﺪ.
•ﺳﻴﻢ ﺭﺍﺑﻂ ﺩﺳﺘﮕﺎﻩ ﻭ ﻟﻮپ ﻧﺒﺎﻳﺪ ﺑﻴﺶ ﺍﺯ۱ متر باشد.
•ﺳﻴﻢ ﺭﺍﺑﻂ ﺑﺮﺩ ﺗﺎ ﻓﻴﺶ ﺭﻭﻱ ﺟﻌﺒﻪ ﻧﺒﺎﻳﺪ ﺑﻴﺶ ﺍﺯ ۱۳ سانتی متر باشد.
•باتری ها برای بار اول ۶ ساعت شارژ کنید.
•. ﺩﺭ ﺳﺎﺧﺖ ﺩﺳﺘﮕﺎﻩ ﺣﻮﺻﻠﻪ ﺑﻪ ﺧﺮﺝ ﺩﻫﻴﺪ ﻭ ﻋﺠﻠﻪ ﻧﻜﻨﻴﺪ.
•. ﺍﺯ ﭼﺴﺐ ﺑﺮﻕ ﻳﺎ ﭼﺴﺐ ﻧﻮﺍﺭﻱ ﺩﺭ ﻫﻴﭻ ﻛﺠﺎﻱ ﺳﺎﺧﺖ ﺍﺳﺘﻔﺎﺩﻩ ﻧﻜﻨﻴﺪ.
پارت لیست قطعات:
Bezeichner Wert Kommentar
——————————————————————————–
Beeper1 Beeper
C1 5500yF/40V
C2 100n/MKS
C3 1000µ/۱۶V
C4 100µ/۱۶V
C5 100µ/۱۶V
C8 470µ/۲۵-۳۵V
C9 470µ/۱۶V
C10 47µ/۱۶V
C11 470µ/۱۶V
C12 10n/MKS
C13 100µ/۱۶V
C14 100µ/۱۶V
C15 1n
C16 1n
C17 10µ/۱۶V
C18 22p/0805 SMD Auf Lötseite einlöten
C19 22p/0805 SMD Auf Lötseite einlöten
C24 22p/0805 SMD Auf Lötseite einlöten
C25 22p/0805 SMD Auf Lötseite einlöten
C26 10µ/۱۶V
CON4,5,6,7,8,9,10 RM 2.54 Stiftleiste
Con1,2,3 RM 2.54 3pol.Buchsenleiste
D1 1N4007

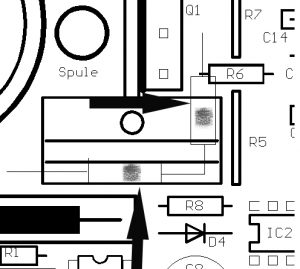

D2 1V5KE400CA Surpressor Bidirektonal auf Lötseite einlöten
D3 1V5KE400CA Surpressor Bidirektonal auf Lötseite einlöten
D4 ZPD18
D5 SA5.0OCA Surpressor bidirektional
D6 1N5817
D7 1N5817
G1 Tel3-2011
G2 Tel2-2421
IC1 CNY17
IC2 HCPL3120
IC3 CNY17
IC10 Mega32/16MHz
IC AD8055
IC ADS7816
IC ATMega8/16MHz
IC DAC7611
IC TL081
L1 6yH/3A
L2 Suchspule
P1 1M/Wendeltrimmer
P2 10k/Wendeltrimmer
Q1 BUP314
Q2 BC 547
Q3 BD135
Q4 BC 557
Q5 BC 547
R1 100k
R2 560k
R3 2k2
R5 1k/5W/Dickfilm
R6 220
R7 2k2/5W/Dickfilm
R8 220
R9 220
R10 10
R11 1k
R12 1k
R13 2.2/1W
R14 2.2/1W
R15 4k7
R16 4k7
R17 100
R18 22k
R19 22k
R20 4k7
R21 33
R22 1k
R23 2k2
R24 10k
R25 150
R26 150
R27 100
R28 2M2
R29 2M2
R30 560k
R31 10k
R32 10k
R33 1k
R34 1k
REF1 LM4040-2.5
S1 Kippschalter
VDR1 33V
XT1 16MHz
XT2 16MHz

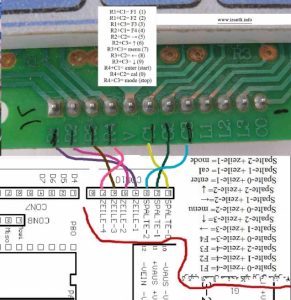

Folientastatur 3Spalten,4Zeilen
Lcd 20×۴ Zeilen Standardkontroller
